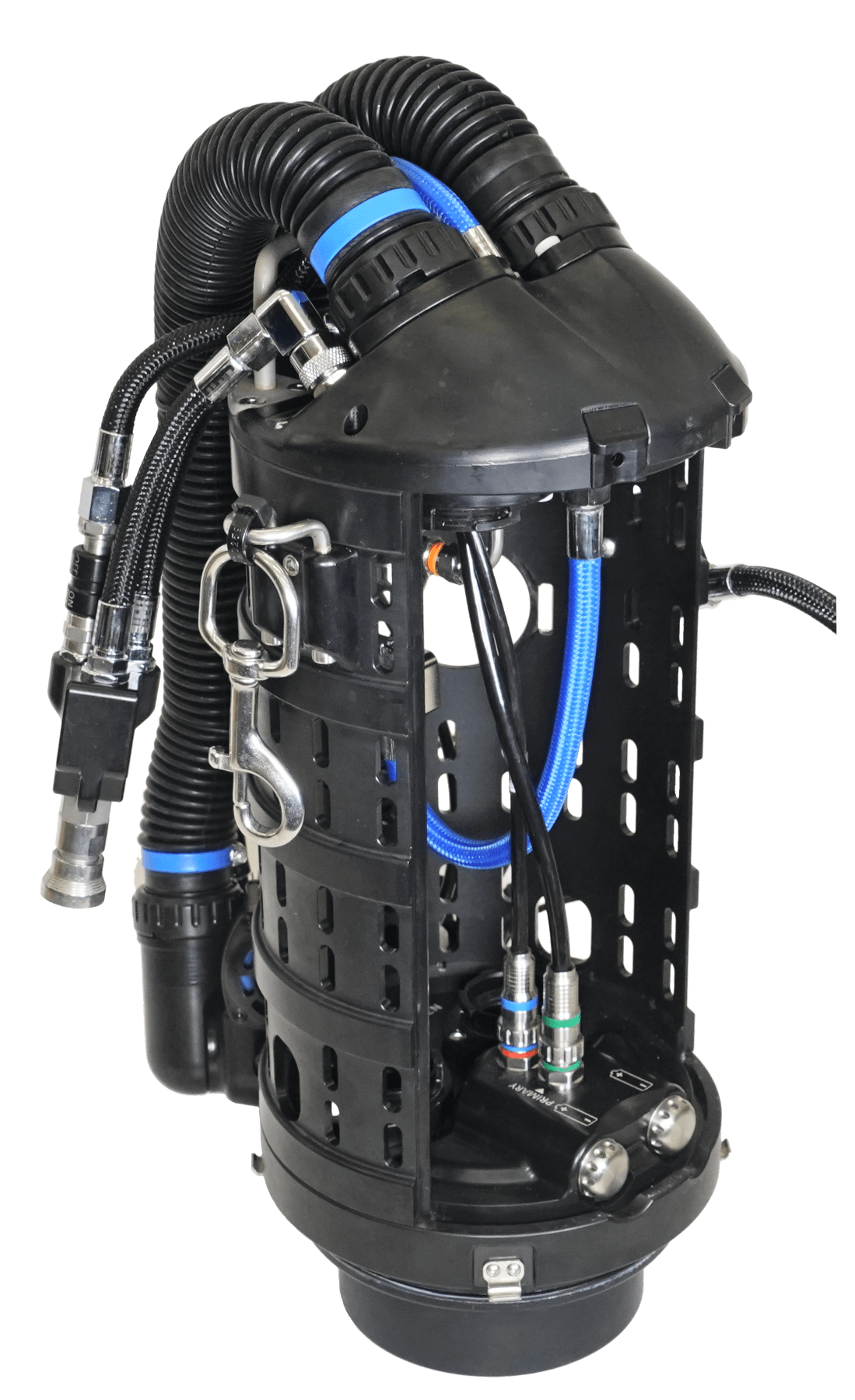

Oberer Behälter (Upper Canister)
Der obere Behälter schützt in erster Linie die Gegenlungen und verbindet Top Head, Gegenlungen und CCR-Kopf zu einer Einheit.
Er besteht aus einem Delrin-Rohr und ist dicht perforiert, damit Wasser beim Arbeiten der Gegenlungen leicht ein- und ausströmen kann.

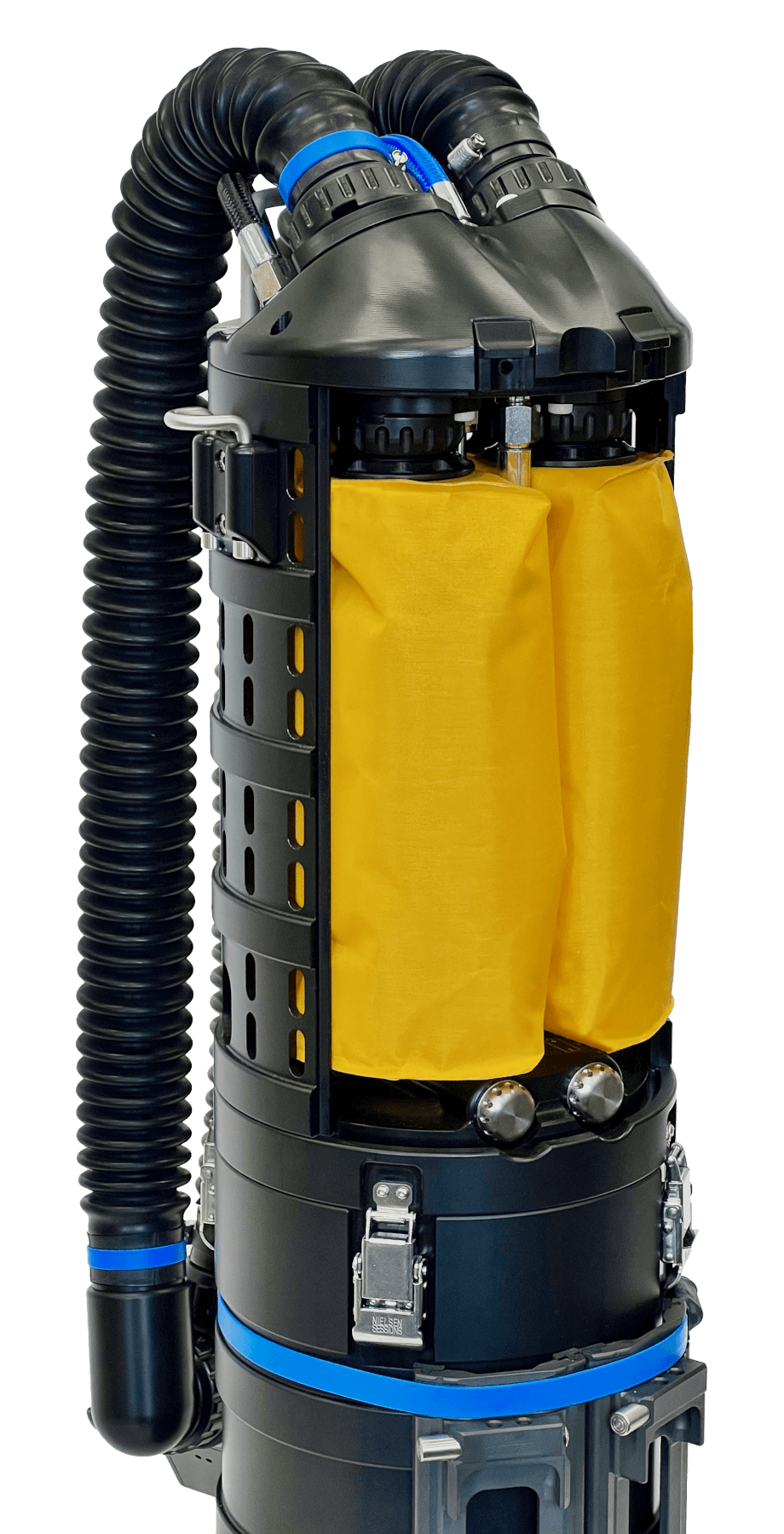

Der obere Behälter hat eine integrierte Öffnung, die mit zwei Verschlüssen gesichert ist. So sind die Gegenlungen zum Ausbauen, Spülen und Trocknen leicht zugänglich.
Die Öffnung gibt es wahlweise mit einem Ausschnitt zur Befestigung der 2-l/200-bar-Sauerstoffflasche oder druchgehend ohne Flaschenbohrung.
Der obere Behälter hat eine Befestigungsöse für die Befestigung am Rig, die sich einfach versetzen lässt. Weitere Aufhängeösen können je nach Bedarf des Tauchers ergänzt werden.

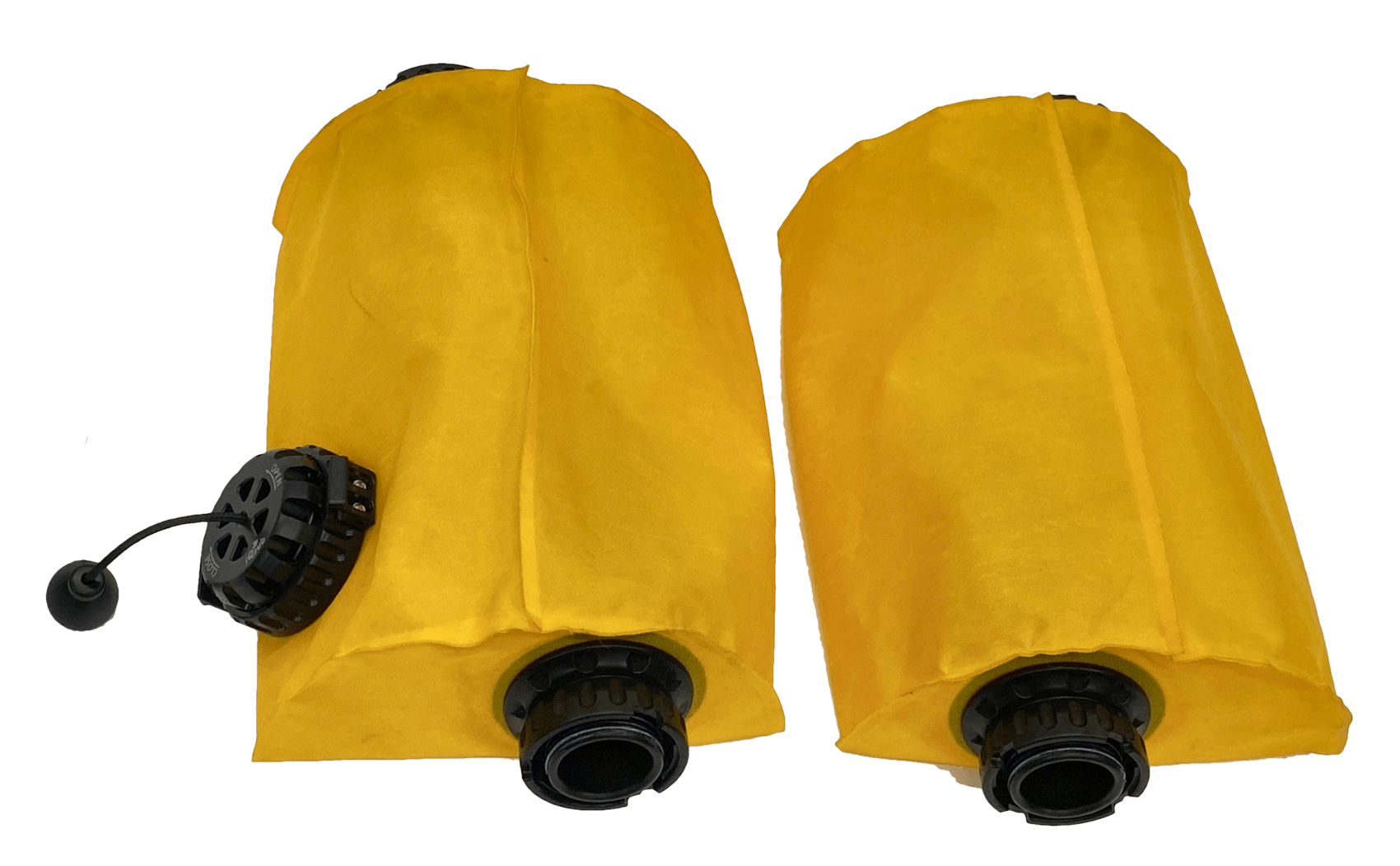

FLEX2-Gegenlungen
Der FLEX2 CCR hat 3D-geformte Gegenlungen: gasdichte Säcke in Halbzylinderform aus weichem, PU-beschichtetem Cordura.
Die Gegenlungen haben die einzigartigen, sicheren Click-Lock-Bajonettkupplungen und eine Wasserfalle ("inneren Schnorchel"), der Wasser zurückhält.
Die Ausatemgegenlunge hat ein einstellbares Überdruck-/Ablassventil, über das sich eventuell eingedrungenes Wasser einfach - accuh unter Wassser - ablassen/ausblasen lässt. Das Ventil kann durch Ziehen an der Schnur auch manuell betätigt werden.
Die Gegenlungen sind in den oberen Behälter integriert und über die Click-Lock-Bajonettkupplungen mit CCR-Kopf und Top Head verbunden. Jede Bajonettkupplung ist unterschiedlich codiert – ein falsches Anschließen der Gegenlungen ist dadurch unmöglich.
Die Gegenlungen lassen sich zum Reinigen, Desinfizieren, Trocknen oder Lagern einfach ausbauen.

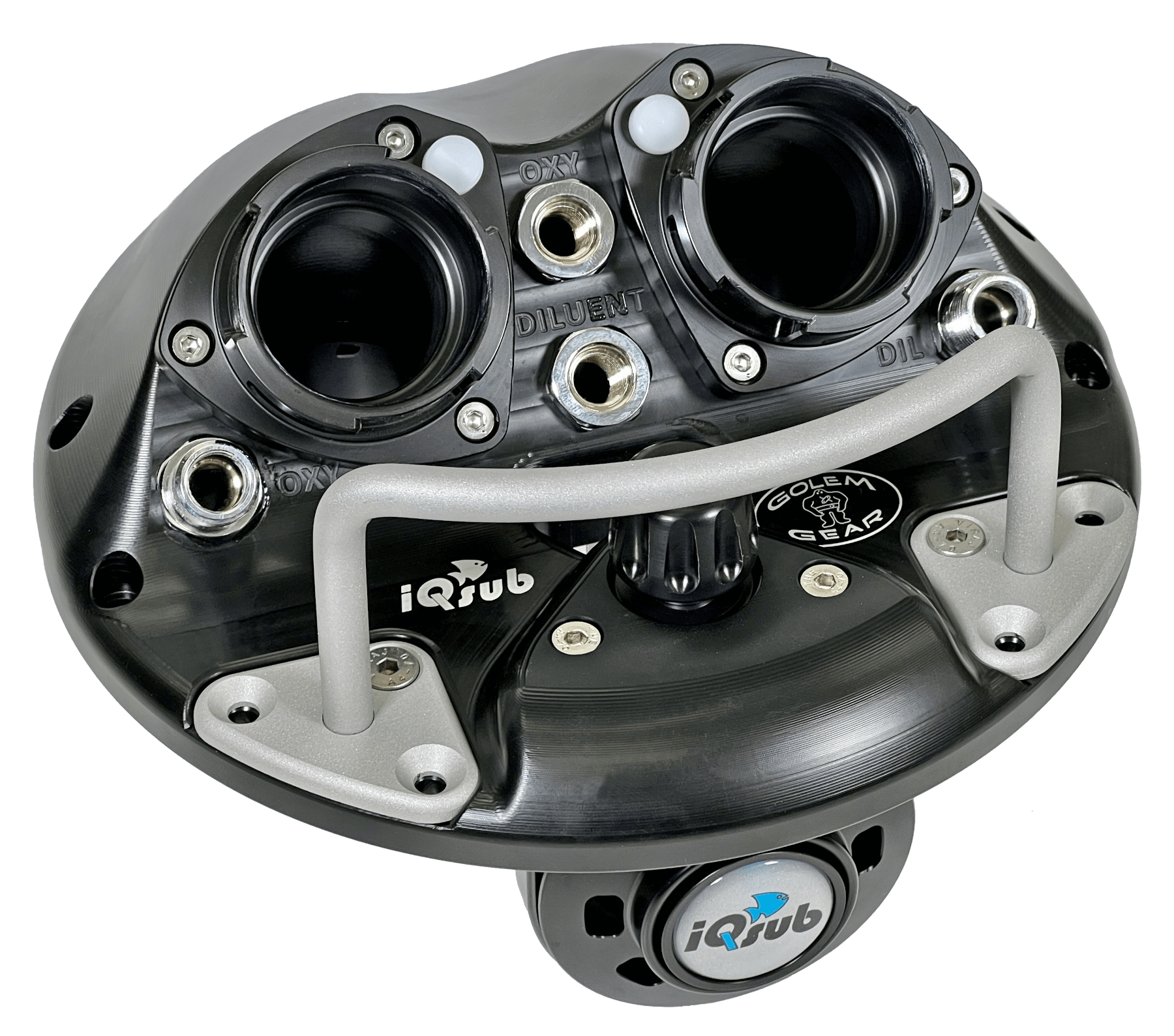

Top Head

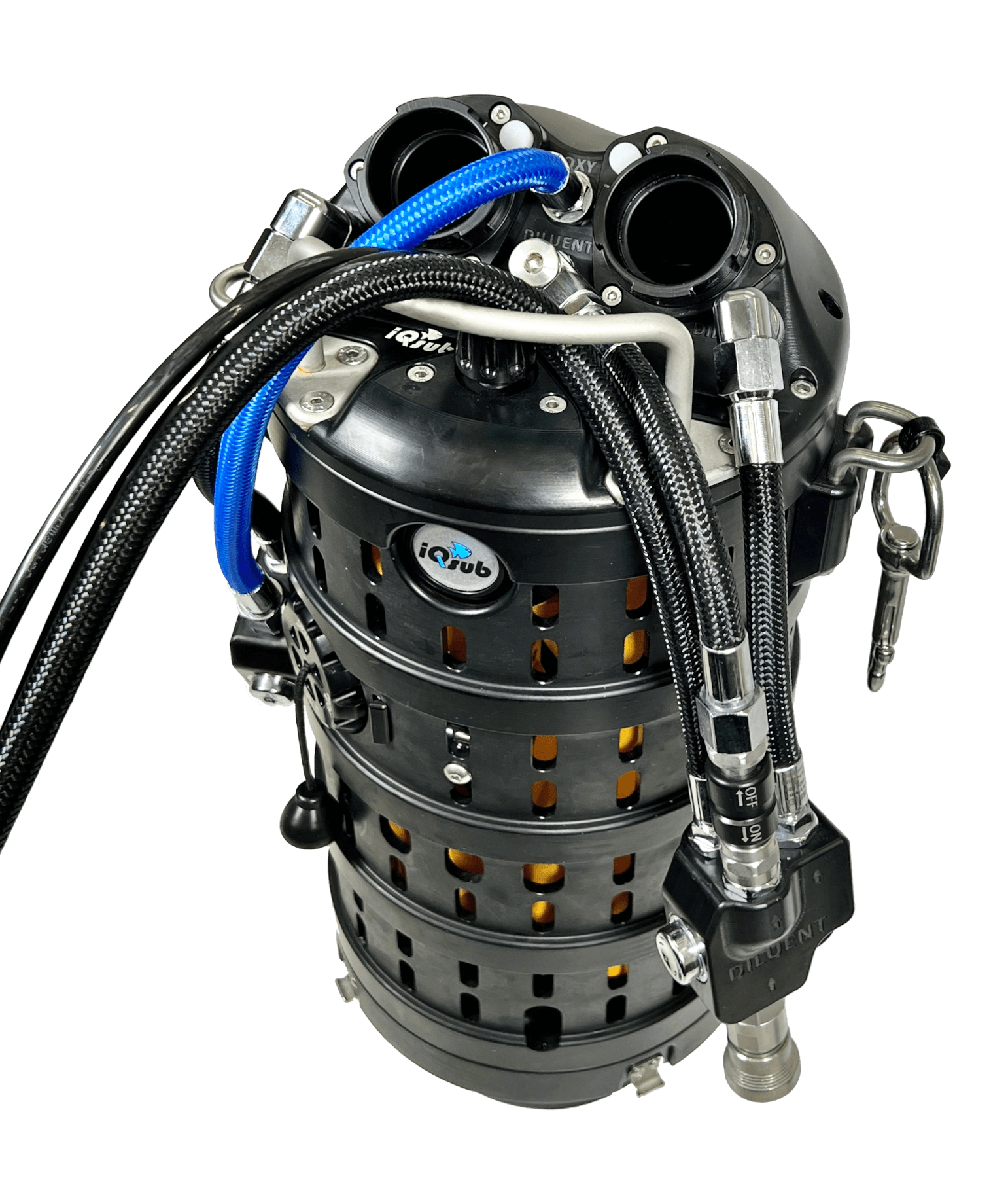

Der Top Head ist der Anschlusspunkt für Atemschläuche, Gegenlungen und aller Mitteldruckschläuche. Er trägt die 2 Verschlüsse der Öffnung des oberen Behälters, einen Edelstahlgriff und das ADV (automatisches Diluentventil) mit Einstellknopf.
Oben sitzen die Schlauchanschlüsse, unten die Anschlüsse für die Gegenlungen. Die Anschlüsse haben die einzigartigen Click-Lock-Bajonette mit unterschiedlicher Codierung je Anschluss, sodass der Atemkreislauf nicht falsch zusammengesetzt werden kann.
Der Top Head ist fest mit dem oberen Behälter verbunden.

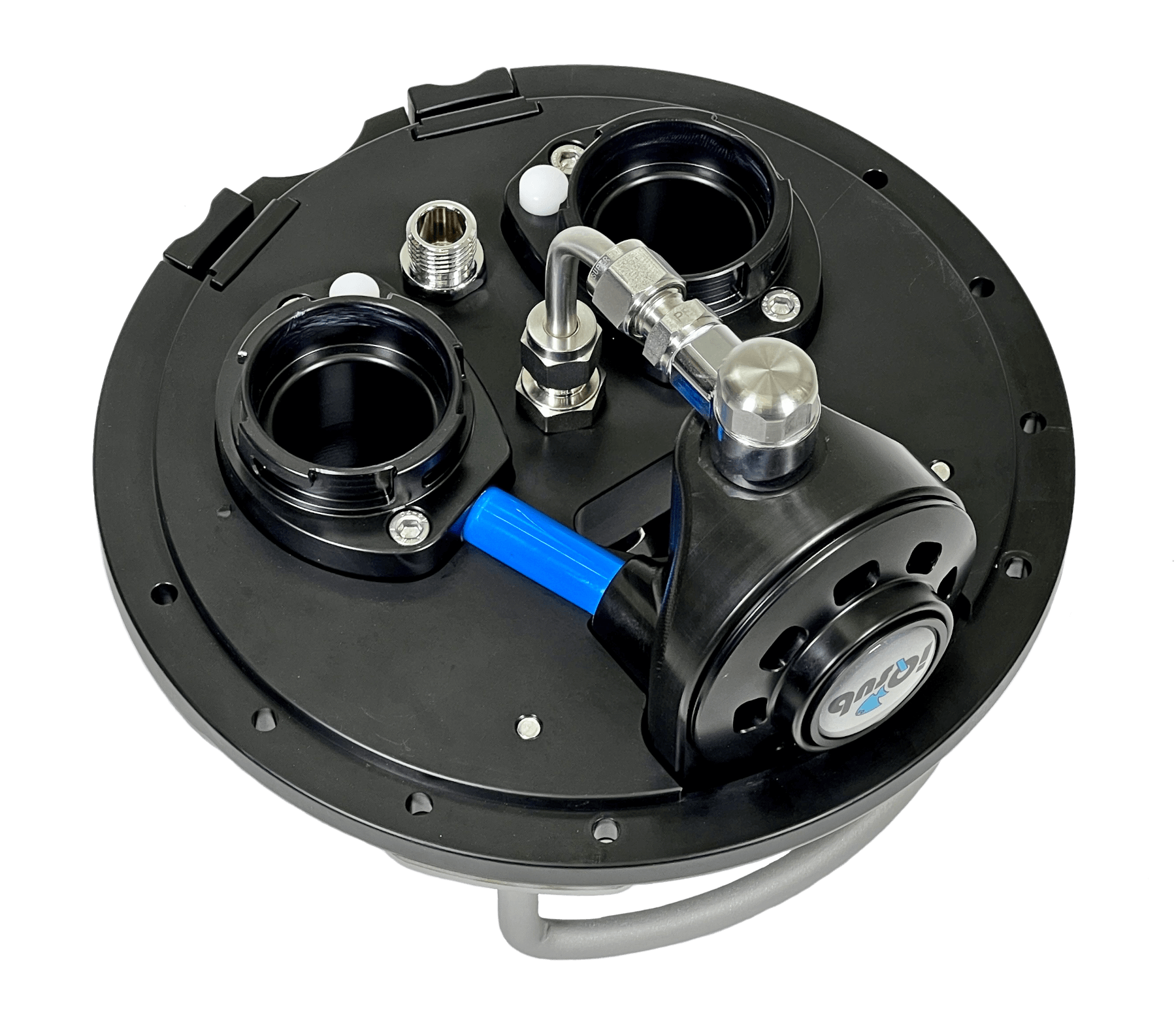

ADV
Das ADV (automatisches Diluentventil) ist an der Unterseite in den Top Head integriert. Es ist ähnlich aufgebaut wie eine zweite Stufe: Es wird durch Unterdruck im Atemkreislauf ausgelöst und gibt bei Bedarf automatisch Diluent in den Kreislauf.
Das ADV wird über einen Mitteldruckschlauch vom Diluent-MAV versorgt. Der Schlauch ist über das Absperrventil angeschlossen, mit dem sich das Diluent bei Bedarf absperren lässt. Das Absperrventil wird durch Verschieben des schwarzen Schaltrings nach oben oder unten betätigt. Das ist sinvoll, wenn der Taucher die Diluentzugabe vollständig selbst kontrollieren will oder wenn das ADV eine Störung hat.
MAVs – manuelle Zugabeventile
Für die Gaszugabe in den Atemkreislauf hat der FLEX2 CCR separate manuelle Zugabeventile (MAVs), die entlang des oberen Behälters angeordnet sind.

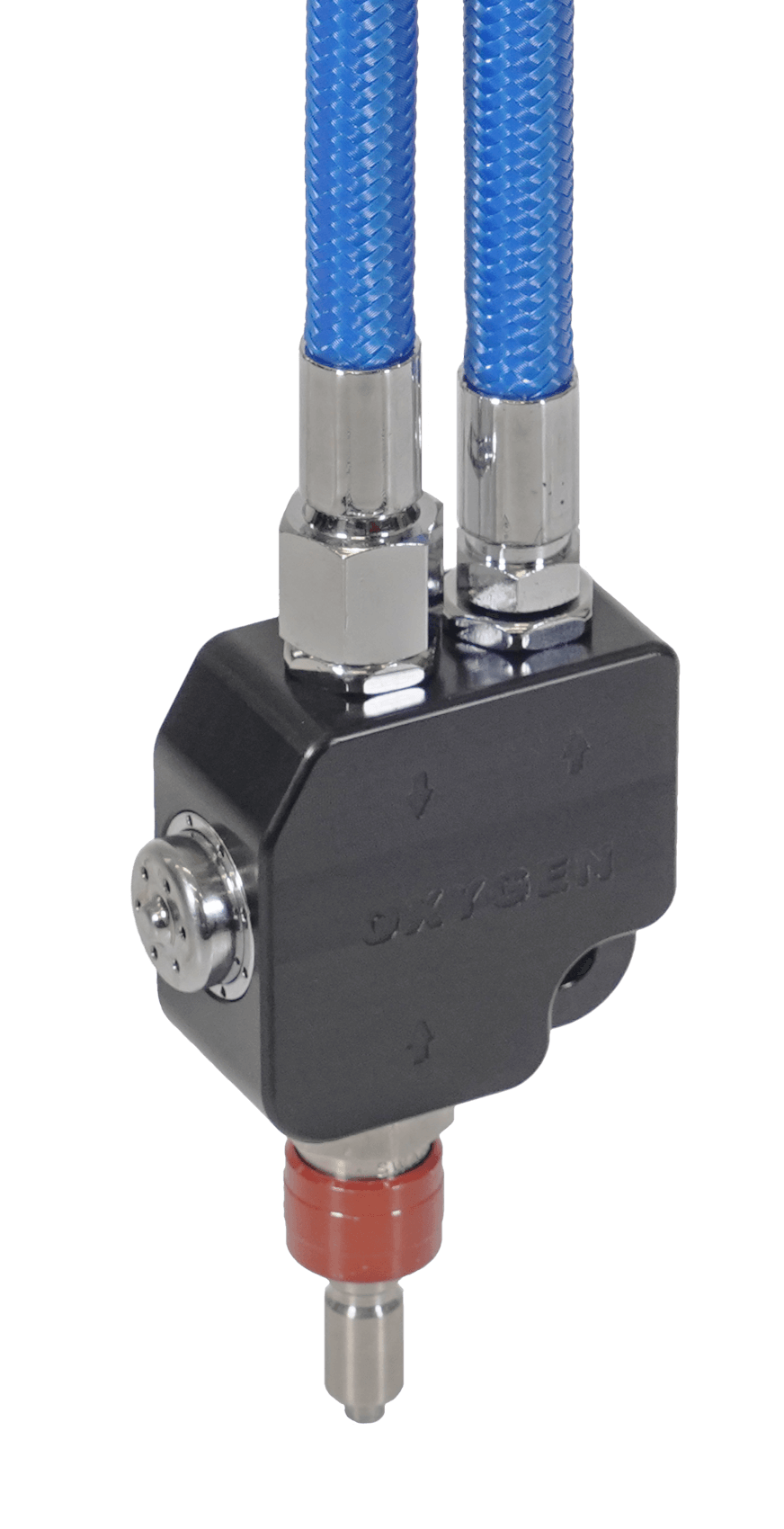

Sauerstoff-MAV
Das Sauerstoff-MAV dient zur manuellen Zugabe von Sauerstoff in den Atemkreislauf.
Es hängt an den Mitteldruckschläuchen und liegt lose am oberen Behälter an – optional kann es auch in einer festen Position direkt an den oberen Behälter geschraubt werden.
Das Sauerstoff-MAV hat einen Ausgang, der über den Drucktaster gesteuert wird und über einen Mitteldruckschlauch mit dem Sauerstoff-Einspeiseanschluss am Top Head verbunden ist.
Das Sauerstoff-MAV wird an die On-Board-O2-Flasche oder über eine darunter liegende Schnellkupplung an eine Off-Board-Flasche angeschlossen.

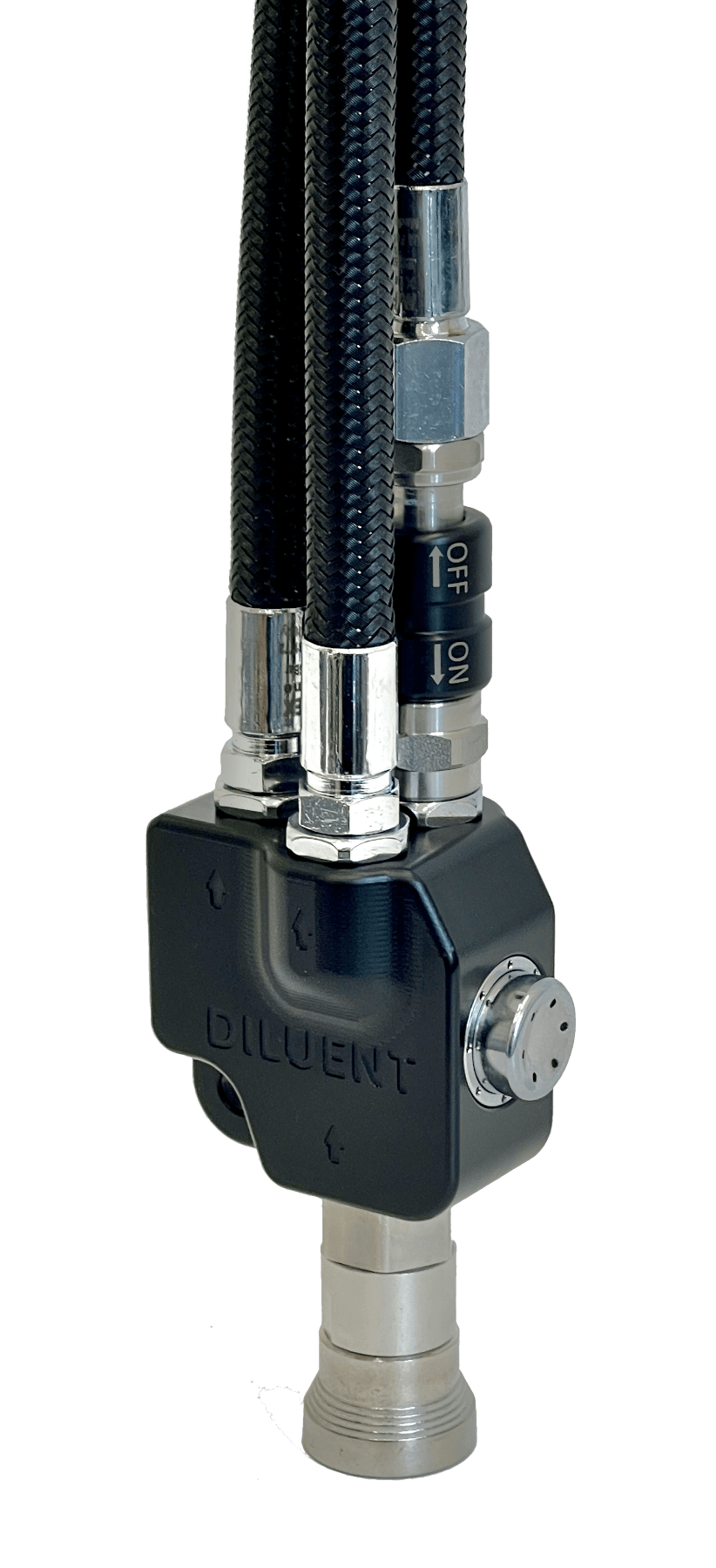

Diluent-MAV
Das Diluent-MAV hat 3 Ausgänge: Der über den Drucktaster gesteuerte Ausgang ist über einen Mitteldruckschlauch mit dem Diluent-Einspeiseanschluss am Top Head verbunden. Die beiden anderen Ausgänge hängen direkt an der Gasversorgung und versorgen das ADV und – falls verwendet – das SM BOV Neo.
Das Diluent-MAV wird an die On-Board-Flasche angeschlossen oder über eine darunter liegende Schnellkupplung an eine Off-Board-Flasche.
Das Sauerstoff-MAV hängt an den Mitteldruckschläuchen und liegt lose am oberen Behälter, oder je nach Konfiguration vor der Brust.

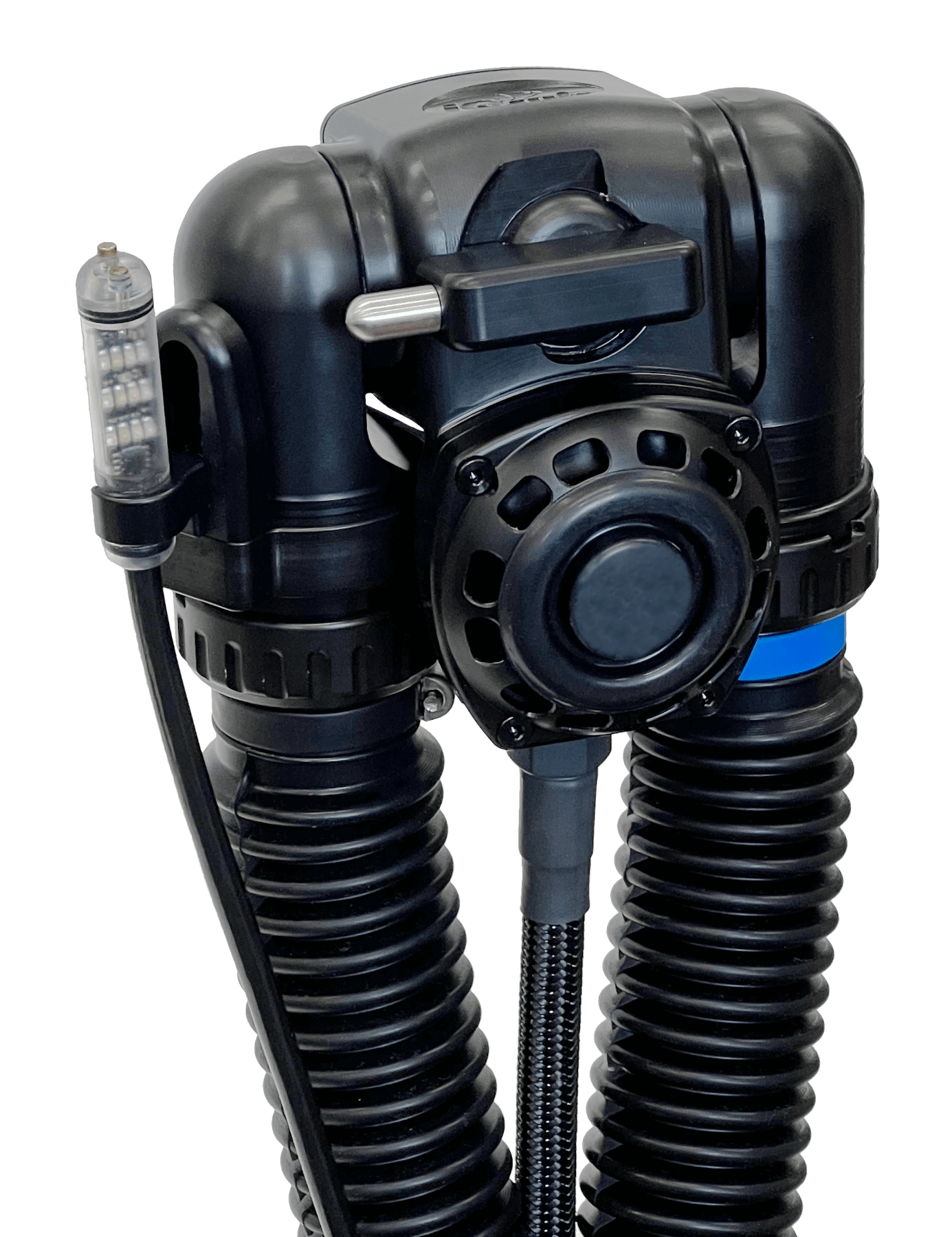

Sidemount BOV Neo (Bail-Out-Mundstück, optional zum SM DVS)
Das SM BOV Neo ist ein Bail-Out-Mundstück mit einer in das Mundstück integrierten zweiten Stufe. Er kann den Taucher bei Bedarf mit Atemgas im offenen System versorgen.
Über die CC/OC-Umschaltung lässt sich schnell und einfach mit einer Hand zwischen geschlossenem System (CC-Modus) und offenem System (OC-Modus) umschalten. Bedient wird es durch Drehen des Knopfes an der Vorderseite des SM BOV.
Im CC-Modus ist der Atemkreislauf über das Mundstück geöffnet, und der Taucher atmet im geschlossenen Kreislauf des Rebreathers.
Im OC-Modus ist der Atemkreislauf geschlossen, und der Taucher atmet im offenen System über die zweite Stufe. In dieser Stellung kann kein Wasser in den Atemkreislauf eindringen – auch nicht, wenn das BOV aus dem Mund genommen und unter Wasser ist.
Zwei Einwegventile sorgen dafür, dass das Atemgas im Kreislauf in der richtigen Richtung zirkuliert: von links nach rechts, von der Einatem- zur Ausatemgegenlunge.
Die zweite Stufe des SM BOV wird über einen Mitteldruckschlauch mit Diluent versorgt, der parallel zu den Atemschläuchen verläuft und über das Absperrventil am Diluent-MAV angeschlossen ist, damit wird das BOV - in der Standard-Konfiguration - automatisch mit dem Gas versorgt, das auch als Diluent verwendet wrid.

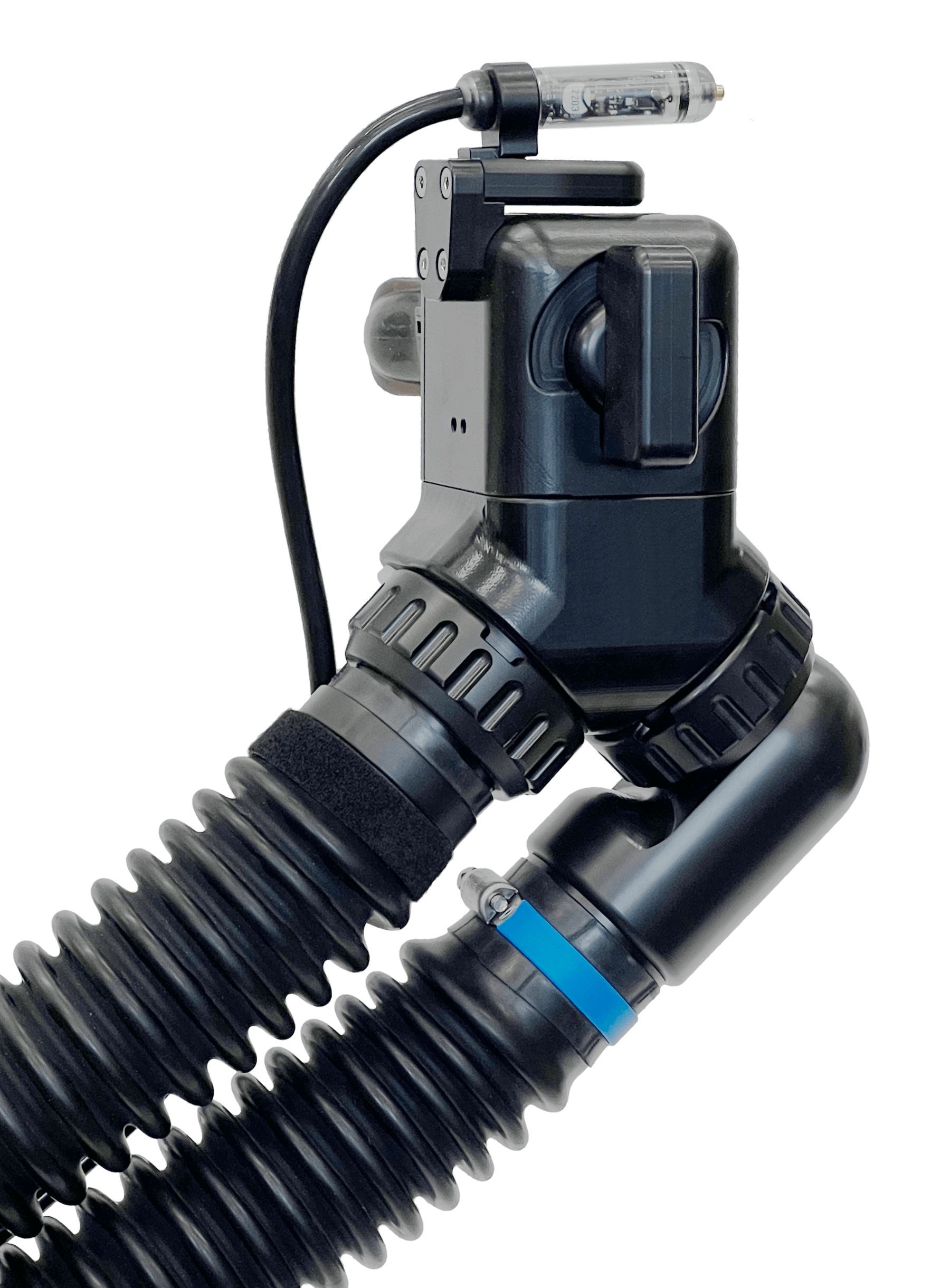

Sidemount DSV (Standard-Mundstück)
Das SM DSV (Diver Supply Valve) ist ein Mundstück, mit dem sich der Atemkreislauf öffnen und schließen lassen. Bedient wird er mit einer Hand durch Drehen des Knopfes an der Vorderseite des SM DSV.
In Stellung OPEN ist der Atemkreislauf über das Mundstück geöffnet, und der Taucher atmet im geschlossenen Kreislauf des Rebreathers.
In Stellung CLOSE ist der Atemkreislauf geschlossen. In dieser Stellung kann kein Wasser in den Atemkreislauf eindringen – auch nicht, wenn das Ventil aus dem Mund genommen und unter Wasser ist.
Einwegventile (Richtungsventile) sorgen dafür, dass das Atemgas im Kreislauf in der richtigen Richtung zirkuliert: von links nach rechts, von der Einatem- zur Ausatemgegenlunge.
Die Atemschläuche werden über die einzigartigen, sicheren Click-Lock-Bajonettanschlüsse mit einem 90°-Winkelstück mit dem SM DSV verbunden. Da jeder Bajonettanschluss im Kreislauf unterschiedlich codiert ist, können die Atemschläuche nicht falsch angeschlossen werden.
